Márkanév AB

Termék hivatkozás 1771-SDN

Az Allen-Bradley 1771-SDN DeviceNet szkenner modulja interfészt biztosít a DeviceNet eszközök és a PLC 5 processzorok között, és kommunikál a Network DeviceNet eszközökkel a bemenetek, a kimenetek írása, a konfigurált adatok letöltése és a DeviceNet eszköz működési állapotának megfigyelése céljából szintén kommunikál a PLC 5 processzorokkal a Discrete I / O (DIO) és a Block Transfer (BT) formájában. A modul 63 csomópont-címmel rendelkezik, és 125 kbit / s sebességgel (Baud rate) keresztül továbbítja az információkat a hálózaton. Az 1771-SDN az 1771-es I / O alváz egyetlen foglalatát foglalja el, és 0,8A-os áramot húz 5V DC-n a hátlapon és 50mA-es áramon 24V DC-n keresztül csatornánként a DeviceNet-től. Az 1771-SDN optikai elszigeteltséget biztosít, melynek ellenállása 500V AC 1 percig, a hátlap és a DeviceNet csatorna, valamint a DeviceNet Channel 1 megabájtos ellenállása és a tok között.
Az 1771-SDN működését 0 és 60 0C (32 és 140 0F) közötti üzemi hőmérséklet-tartományban 5-95% -os nem kondenzáló relatív páratartalmú környezetben tesztelik, és a hőmérsékletet - 40-85 ° C (-40-185 ° F). A modul IEC-tesztelve ellenállt a 30G (50G-os, nem működőképes) működési sokknak és 2G rezgésnek 10-500 Hz-en. Az 1771-SDN-t úgy tervezték, hogy megfeleljen a különböző tanúsító ügynökségi szabványoknak, megfelel a CISPR 11-nek: 1. csoport, A osztály, IEC Surge átmeneti immunitási szabványok és az IEC által vezetett RF immunitási szabványok. A modul tömege kb. 0.9kg (1.9lb), 270 x 30 x 170mm méretű (10.6 x 1.2 x 6.7 hüvelyk), és c-UL, CE, C-TICK és ODVA tanúsítvánnyal rendelkezik.

Az Allen-Bradley / Rockwell Automation 1771-SDN egy PLC DeviceNet szkenner Modult. A kommunikáció blokk-átvitel a PLC-5 processzorral. Művelet az 1771SDN-hez tartozik a beolvasási I / O és a folyamatüzenetek. Kommunikációs port protokoll a DeviceNet.

PLC-5 rendszer áttekintése A PLC-5/1771 vezérlőrendszer minimálisan egy programozható vezérlő és I / O modulok egyetlen 1771-es házban tápegységgel. A vezérlőt a fedélzeten választja kommunikációs portokat.

A fedélzeti távoli I / O szkenner-portok minden PLC-5-nél rendelkezésre állnak vezérlők. Fedélzeti bővített helyi I / O szkenner-portok állnak rendelkezésre néhány PLC-5 vezérlõn. A fedélzeti ControlNet portok állnak rendelkezésre néhány PLC-5 vezérlõn. DeviceNet I / O lapolvasó port létrehozása a rendszerhez hozzá kell adni egy 1771-SDN DeviceNet szkennert Modult.

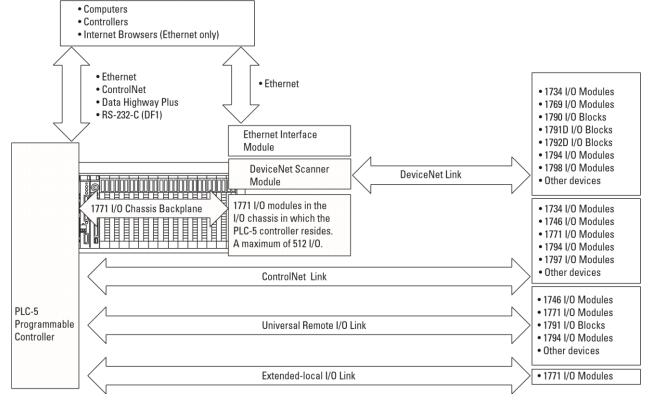

A tipikus konfigurációs illusztrációkban a ControlNet port a a vezérlő a processzort a ControlNet kapcsolathoz kapcsolja. Mindegyikben két, a vezérlőtől távol eső alváz, egy 1771-ACN15 I / O adapter A modul az I / O modulokat biztosítja azokon az alvázon, ahol egy interfész található ControlNet kapcsolat. Ebben a konfigurációban a PLC-5 vezérlő figyeli / szabályozza az I / O helyét a helyi I / O alvázban, valamint az I / O - t az I / O - ban távoli helyek.

Csatlakoztasson egy 1771-es tápegységmodult egy I / O modul aljzatba, vagy csatlakoztasson egy a önálló 1771-es tápegység az alvázak bal szélén. Attól függően, hogy az adott PLC-n elérhető kommunikációs portok vannak-e vezérlő rendszert, akkor kompatibilis kezelőfelületeket választhat ki az adott kikötőkkel. Határozza meg a rendszert a hálózati konfiguráció meghatározásával és az összetevők elhelyezését minden helyszínen. Döntsd el most hogy minden helyszín rendelkezik-e saját vezérlővel. Helyezze az egyes vezérlők I / O-t egy elszigetelt hálózatra, hogy maximalizálja teljesítményt és a jövőbeli hálózatok könnyebb befogadását 4 Bevezetés 1785-SG001B-HU-P közzététel - 2006. június rendszer konfigurációs változások. Ha meg akar osztani az I / O-t, győződjön meg róla az I / O egy olyan hálózaton van, amelyet minden vezérlő hozzáférhet. Tegyük fel, hogy az A hálózat és a B hálózat mindkettő egy vezérlőt és egy vezérlőt igényel annak I / O-jával. Mindkét vezérlő interakcióba lép az idő kritikus információival.
